在“雙碳”目標的驅動下,新能源汽車需求大幅增加,充電安全及技術越發重要。車載充電機(OBC)作為電動汽車充電的關鍵組成部分,其市場規模飛速增長。規模化生產、大批量出貨對車載充電機的質量提出了更高要求。
01 OBC是什么?
對于需要外接充電的新能源汽車,OBC是必不可少的主控元件。車載充電機OBC(On-Board Charger)負責將充電樁輸出的交流電轉換為直流電,為動力電池充電。OBC具有多種保護功能,能夠確保充電過程的安全和穩定。
OBC由多個部分組成,包括交流輸入端口、功率單元、控制單元、低壓輔助單元和直流輸出端口。其中,交流輸入端口負責接收來自電網的交流電,而功率單元?jiǎng)t負責實現直流與交流之間的轉換,輸出合適電池組充電的直流電。
作為新能源汽車與公共電網之間的接口,車載充電機OBC滿足電動汽車高效安全的充電需求,并在使用過程中為汽車提供多重保護,防止過壓、過流、欠流等。并在充電系統異常時,能夠及時斷電,這些保護措施對防止電池過熱、過充和短路等情況至關重要。
所以在實際應用中,這對OBC的散熱、抗震和可靠性提出了很高的要求,在模塊密封、固定和散熱時,需要考慮強振動、高溫等條件下的應對能力。
車載充電機的核心功能需要依賴于多種元器件協同工作,MEST邁伺特為車載充電機的電容器、電感器和線圈等元器件提供優秀的涂膠、粘接和灌封等一站式解決方案,提升其充電性能和安全指數。
02 MEST汽車電子散熱解決方案
車載充電機在工作過程中散發熱量,這些熱量如不能及時散發出去,會導致車載充電機內部溫度升高,進而影響其性能和穩定性,甚至損壞內部電子元件。因此,我們可以通過涂導熱膠填補充OBC內部元件與導熱材料之間的間隙,將熱量從內部傳遞到外部,以保持其正常工作溫度。
MEST邁伺特針對客戶需求提出汽車電子散熱解決方案。邁伺特設備精準涂膠于殼體、MAIN板和各個連接處等,有效提高車載充電機的散熱效率,確保汽車的安全穩定運行。
MEST解決方案:真空壓盤泵MEST-G280+活塞注膠閥MEST-P20
真空壓盤泵G280和活塞注膠閥P20可以有效處理雙組份導熱膠材料。真空壓盤泵可自動對膠桶表面的膠水進行真空脫泡,膠水壓力來自于活塞式供料泵,可不間斷提供膠壓。而活塞注膠閥采用特殊金屬材質的活塞和缸套,適用于帶顆粒的膠水材料,出膠定量更精準,保證長久使用壽命。
真空壓盤泵MEST-G280
?用于處理高粘度研磨性與非研磨性的單、雙組份散熱、密封材料。
?用于無泡對接,其自動調壓和真空控制帶來的工藝可靠性更高。
?堅固、耐用的雙活塞泵系統帶來更長使用壽命。
活塞注膠閥MEST-P20
?適用于處理從低粘度到高粘度、研磨性與非研磨性的單、雙組份灌封材料。
?特殊設計的內部型腔保證出膠精度可以達到±2%。
?適用于不同工件和出膠量,出膠過程均勻一致。
03 MEST汽車電子密封解決方案
OCB內部電子元件、線路和其他組件之間需要使用防水防塵的密封膠來進行粘接密封,連續均勻的出膠保證密封效果,防止?jié)駳?、灰塵等進入內部,從而保護電子元件免受損害。并且將組件粘接固定,以免位移和松動,提升整體穩定性。

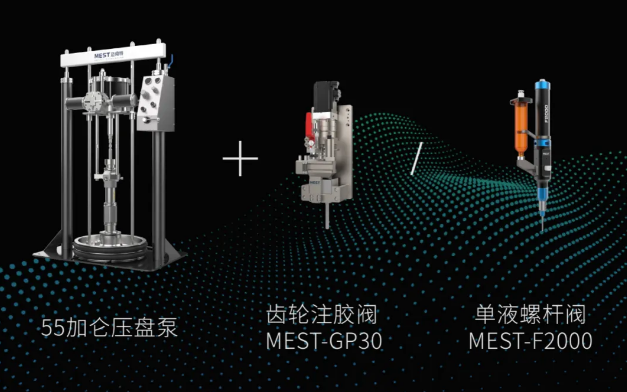

MEST解決方案:55加侖壓盤泵+齒輪注膠閥MEST-GP30/單液螺桿閥MEST-F2000
55加侖壓盤泵采用柱塞供料原理將膠水連續不斷的從原料桶中壓出,防止膠水二次污染,雙立柱氣缸使升降更平穩;齒輪注膠閥GP30作為連續灌封的體積式注膠頭,適用于各粘度的非研磨性單雙組份灌封材料。這一解決方案保證了膠水的連續穩定輸出,使粘接密封效果更好。
如膠條較細,也可組合搭配單液螺桿閥F2000,F(xiàn)2000采用伺服電機驅動偏心螺桿送料,控制精確,點膠重復精度高,適合環氧樹脂、聚氨酯、硅膠系、導電膠、油脂等流體。
MEST邁伺特散熱密封涂膠解決方案為汽車電子領域相關客戶的車載充電機OBC等產品提供必要保護,更有5000+點膠、粘接、涂覆、灌封等一站式解決方案為各行業客戶提供完備服務。
后續我們還將介紹更多汽車電子、光伏能源等的涂膠應用,敬請關注!
